Zylindrischer Hochspannungswiderstand

Individuelle Spezifizierungen machen unsere Hochspannungswiderstände für die jeweilige Anwendung besonders leistungsfähig. Sie sind zudem in der Lage sehr hohe Spannungen zu regulieren, um diese einfach messbar und die Umgebung damit sicherer zu machen.



Die EBG Widerstände regulieren etwa die Spannung in Messgeräten. Daraus resultiert eine einfache und kostengünstige Messung. Eine wichtige Rolle spielen die niedrig induktiven Hochspannungswiderstände bei Netzgeräten für die Energieversorgung von hochwertigen Maschinen wie Röntgengeräte, Laboranlagen oder in der Luftfahrttechnik.

Die Vorteile von Hochspannungswiderstände richtig nutzen

Die EBG Hochspannungswiderstände sind in unterschiedlichen Spannungsbereichen, Größen, engen Toleranzen sowie Ohmwerten für die individuellen Anforderungen der Kunden verfügbar. Die einzelnen Serien können flexibel und schnell an die Gegebenheiten der Kunden angepasst werden.

Verschiedene Größen
Verschiedene Größen

Widerstandstypen mit unterschiedlichen
mechanischen Größen –
wählen Sie die beste Serie abhängig von der
Applikation (bis zu 96 kV in Luft).

Niedrige Toleranzen und Temperaturkoeffizienten
Niedrige Toleranzen und Temperaturkoeffizienten

Abhängig von der Serie bieten wir Toleranzen bis zu 0.1% und einen Temperaturkoeffizienten (TC) von bis zu 5ppm an.

Beschichtungsoptionen (Coating Optionen)
Beschichtungsoptionen (Coating Optionen)

Wählen Sie aus einer Vielzahl an unterschiedlichen Materialien abhängig von den Umgebungsbedingung.

Flexible Anschlussmöglichkeiten

Unsere Hochspannungswiderstände sind mit Drahtanschluss, Schraubkappen oder je nach Serie mit kundenspezifischen Ausführungen verfügbar.

Individuelle Ausführungen

Mit unserem R&D Team und dem hauseigenen Testlabor schaffen wir ideale Voraussetzungen für die Entwicklung kundenspezifischer Hochspannungswiderstände.

Sie möchten mehr über zylindrische Hochspannungswiderstände erfahren?

Sabine Kamper-Rottensteiner - Solution Team Industrie
Sabine Kamper-Rottensteiner
Sales Team Industrie

Kontaktieren Sie uns jetzt.

Serie SGT

Bei der Serie SGT liegt ein TC von ±25 ppm/°C vor. Ergänzt wird der Hochspannungswiderstand durch einen breiten Widerstands- und einem engen Toleranzbereich.



Merkmale



  • Betriebsspannung: bis zu 48 kV DC
  • Toleranzbereich: ±0,1 % bis ±10 %
  • Widerstandsbereich: von 100 KΩ bis 1 GΩ
  • Temperaturkoeffizient: ±25 ppm/°C
  • Niedrig-induktive Bauweise
  • RoHS-konform



Hauptanwendungsgebiete



  • Stromversorgungsgeräte
  • Medizintechnik
  • Motorantriebe und -steuerungen
  • Elektrostatische Geräte
  • Messgeräte für Intelligente Stromnetze
  • Umrichter
  • Röntgengeräte
  • Anlagen für erneuerbare Energien



Download

EBG Serie SGT Produktdatenblatt

Serie SGP / OGP

Ein TC von ±80 ppm/°C gepaart mit einem breiten Widerstands- und engen Toleranzbereich vervollständigen die Hochspannungswiderstand-Serie SGP / OGP.



Merkmale



  • Betriebsspannung: bis zu 48 kV
  • Toleranzbereich: ±0,1 % bis ±10 %
  • Widerstandsbereich: von 100 Ω bis 10 GΩ
  • Temperaturkoeffizient: ±80 ppm/°C (niedriger TCR auf Anfrage)
  • Niedrig-induktive Bauweise RoHS-konform



Hauptanwendungsgebiete



  • Stromversorgungsgeräte
  • Medizintechnik
  • Motorantriebe und -steuerungen
  • Elektrostatische Geräte
  • Messgeräte für Intelligente Stromnetze
  • Umrichter
  • Röntgengeräte
  • Anlagen für erneuerbare Energien



Download

EBG Serie SGP / OGP Produktdatenblatt

Serie SSP / OSP

Der Hochspannungswiderstand verfügt über einen Standard TC von ±50 ppm/°C. Hinzu kommt ein breiter Widerstandsbereich für eine optimale Anwendung bei Stromversorgungsgeräten oder Anlagen von erneuerbarer Energie.



Merkmale



  • Spannungsbereich: bis zu 40 kV
  • Toleranzbereich: ±0,1 % bis ±10 %
  • Widerstandsbereich: von 0,1 Ω bis 30 MΩ
  • Temperaturkoeffizient: ±50 ppm/°C bei ≥ 10 Ω (niedriger TCR auf Anfrage)
  • Niedrig-induktive Bauweise
  • RoHS-konform



Hauptanwendungsgebiete



  • Stromversorgungsgeräte
  • Medizintechnik
  • Motorantriebe und -steuerungen
  • Elektrostatische Geräte
  • Messgeräte für Intelligente Stromnetze
  • Umrichter
  • Röntgengeräte
  • Anlagen für erneuerbare Energien



Download

EBG Serie SSP / OSP Produktdatenblatt

Serie OSX / SSX / SOX

Der Standard TC von ±100 ppm/°C und der breite Widerstandsbereich dieser Hochspannungswiderstände-Serie ermöglichen einen reibungslosen Einsatz in der Medizintechnik oder in Energieversorgungsgeräten.



Merkmale



  • Betriebsspannung: bis zu 60 kV
  • Toleranzbereich: ±0,1 % bis ±10 %
  • Widerstandsbereich: von 100 Ω bis 50 GΩ (höhere Werte auf Anfrage)
  • Temperaturkoeffizient: ±100 ppm/°C (niedriger TCR auf Anfrage)
  • Niedrig-induktive Bauweise
  • RoHS-konform



Hauptanwendungsgebiete



  • Stromversorgungsgeräte
  • Medizintechnik
  • Motorantriebe und -steuerungen
  • Elektrostatische Geräte
  • Messgeräte für Intelligente Stromnetze
  • Umrichter
  • Röntgengeräte
  • Anlagen für erneuerbare Energien



Download

EBG Serie OSX / SSX / SOX Produktdatenblatt

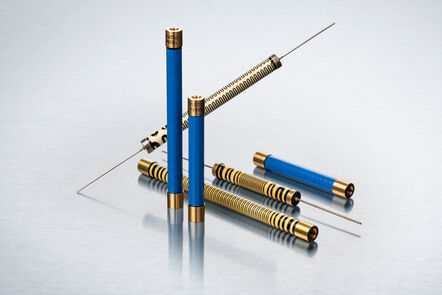

Serie PHV

Smart Grid Widerstand - Stoßspannungsprüfung bis zu 325 kV unter "gepotteter" Umgebung.



Merkmale



  • Betriebsspannung: bis zu 60 kV DC
  • Toleranzbereich: ±1 % bis ±10 %
  • Widerstandsbereich: von 500 KΩ bis 1 GΩ
  • Temperaturkoeffizient: ±100 ppm/°C (bis zu ±15 ppm/°C möglich)
  • Niedrig-induktive Bauweise
  • RoHS-konform



Download

EBG Serie PHV Produktdatenblatt

Serie MTX 968

Der Hochspannungswiderstand der Serie MTX 968 verfügt über einen breiten Widerstandsbereich.



Merkmale



  • Betriebsspannung: bis zu 54 kV
  • Toleranzbereich: ±0,1 % bis ±10 %
  • Widerstandsbereich: von 400 Ω bis 30 GΩ
  • Temperaturkoeffizient: ±15 ppm/°C bis ±200 ppm/°C
  • Niedrig-induktive Bauweise
  • RoHS-konform



Hauptanwendungsgebiete



  • Stromversorgungsgeräte
  • Medizintechnik
  • Motorantriebe und -steuerungen
  • Elektrostatische Geräte
  • Messgeräte für Intelligente Stromnetze
  • Umrichter
  • Röntgengeräte
  • Anlagen für erneuerbare Energien



Download

EBG Serie MTX 968 Produktdatenblatt

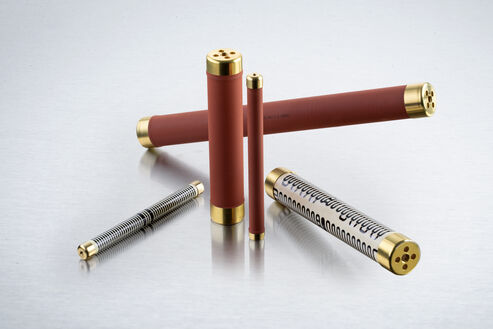

Serie MTX 969

Der Hochspannungswiderstand weist eine Betriebsspannung von bis zu 96 kV und einer Leistung von 105 W auf.



Merkmale



  • Betriebsspannung: bis zu 96 kV
  • Toleranzbereich: ±0,1 % bis ±10 %
  • Widerstandsbereich: von 2 Ω bis 25 GΩ
  • Temperaturkoeffizient: ±10 ppm/°C bis ±200 ppm/°C (niedriger TCR auf Anfrage)
  • Niedrig-induktive Bauweise
  • RoHS-konform



Hauptanwendungsgebiete



  • Stromversorgungsgeräte
  • Medizintechnik
  • Motorantriebe und -steuerungen
  • Elektrostatische Geräte
  • Messgeräte für Intelligente Stromnetze
  • Umrichter
  • Röntgengeräte
  • Anlagen für erneuerbare Energien



Download

EBG Serie MTX 969 Produktdatenblatt

Serie MTX 969 W

Der wassergekühlte Hochleistungswiderstand mit bis zu 10 kV Betriebsspannung wird mit der Serie MTX 969 W angeboten.



Merkmale



  • Betriebsspannung: bis zu 10 kV
  • Leistung: bis zu 1.700 W
  • Toleranzbereich: ±5 % bis ±10 %
  • Widerstandsbereich: von 0,5 Ω bis 10 MΩ
  • Temperaturkoeffizient: ±100 ppm/°C > 10 Ω (niedriger TCR auf Anfrage)
  • Niedrig-induktive Bauweise
  • RoHS-konform



Hauptanwendungsgebiete



  • Stromversorgungsgeräte
  • Medizintechnik
  • Motorantriebe und -steuerungen
  • Elektrostatische Geräte
  • Messgeräte für Intelligente Stromnetze
  • Umrichter
  • Röntgengeräte
  • Anlagen für erneuerbare Energien



Download

EBG Serie MTX 969 W Produktdatenblatt

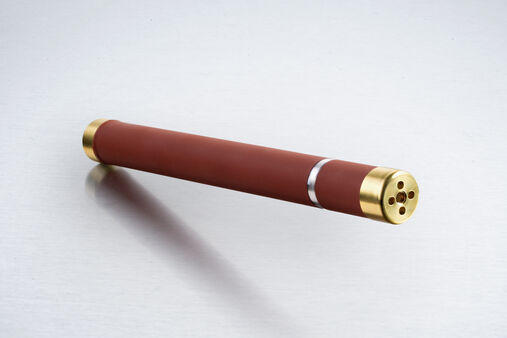

Serie MTX 2000

Der Hochspannungsteiler hat eine Leistung mit bis zu 50 W und wird z.B. bei Hochspannungsmessgeräten eingesetzt.



Merkmale



  • Betriebsspannung: bis zu 80 kV
  • Leistung: bis zu 50 W
  • Toleranzbereich: ±1 % bis ±0,1 %
  • Widerstandsbereich: bis 3 GΩ
  • Temperaturkoeffizient absolut: 50 ppm/°C bis 15 ppm/°C
  • Temperaturkoeffizient ratio: 25 ppm/°C bis 10 ppm/°C
  • Niedrig-induktive Bauweise
  • RoHS-konform



Hauptanwendungsgebiete



  • Hochspannungsmessgeräte
  • Stromversorgungsgeräte
  • Medizintechnik
  • Elektrostatische Geräte
  • Messgeräte für intelligente Stromnetze
  • Röntgengeräte
  • Motorsteuerungen
  • Messtechnik



Download

EBG Serie MTX 2000 Produktdatenblatt

Qualitätsmerkmale

Unsere Produkte und Serien zeichnen sich durch folgende Merkmale aus

  • ROHS compliant
  • Niedrig induktive Bauweise
