Spannungsteiler sind fundamentale Bauelemente in der Elektronik, die es ermöglichen, eine bestimmte Spannung aus einer höheren Quellenspannung abzuleiten. Sie werden nicht nur in einfachen Schaltungen, sondern auch in komplexen Anwendungen eingesetzt, in:
In der hochpräzisen Messtechnik werden Spannungsteiler häufig eingesetzt, um extrem hohe Spannungen auf ein Niveau zu reduzieren, das präzise und sicher gemessen werden kann.
In diesem Blogbeitrag werden wir die Grundlagen des Spannungsteilers, seine Funktionsweise, verschiedene Widerstandsnetzwerke sowie kundenspezifische Varianten beleuchten, um Ihnen ein umfassendes Verständnis für dieses wichtige elektronische Konzept zu vermitteln.
Ein Spannungsteiler ist eine einfache Schaltung, die aus zwei oder mehr Widerständen besteht und dazu dient, eine Spannung zu teilen. Er nutzt die Eigenschaften von Widerständen, um eine reduzierte Ausgangsspannung zu erzeugen, die proportional zur Eingangsspannung ist.

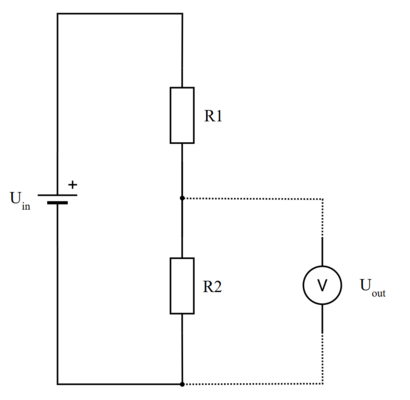

In seiner einfachsten Form besteht ein Spannungsteiler aus zwei in Reihe geschalteten Widerständen mit drei elektrischen Anschlüssen.
Diese Technik ist besonders nützlich, wenn die vorhandene Spannung für bestimmte Komponenten zu hoch ist. Der Spannungsteiler ermöglicht es, die Spannung auf ein für die Anwendung geeignetes Niveau zu bringen.
Diese Bauelemente sind in vielen elektronischen Geräten zu finden, von Sensoren bis hin zu Mikrocontrollern, und sind somit ein unverzichtbarer Bestandteil der modernen Elektronik.
Die erreichbare Messgenauigkeit hängt maßgeblich von der Präzision und Stabilität der verwendeten Widerstandselemente ab.
Die Hauptfunktion eines Spannungsteilers besteht darin, die Eingangsspannung in eine niedrigere, gewünschte Ausgangsspannung zu transformieren. Dies ist besonders wichtig in Schaltungen, in denen verschiedene Komponenten unterschiedliche Spannungsanforderungen haben.
Spannungsteiler werden häufig eingesetzt, um Referenzspannungen zu erzeugen, Messsignale anzupassen oder Spannungen für nachfolgende Schaltungsteile bereitzustellen.
Dank ihrer einfachen Konstruktion und der kostengünstigen Implementierung sind sie eine bevorzugte Lösung in vielen elektronischen Designs.
Ein Spannungsteiler funktioniert nach dem Ohmschen Gesetz und dem Prinzip der Serienwiderstände. Wenn zwei Widerstände in Serie geschaltet sind, teilt sich die Gesamtspannung entsprechend dem Verhältnis der Widerstandswerte auf. Die Formel zur Berechnung lautet:
Durch Anpassung der Widerstandswerte können verschiedene Ausgangsspannungen erreicht werden. Dies macht den Spannungsteiler zu einem flexiblen Werkzeug in der Schaltungstechnik, das eine Vielzahl von Anwendungen ermöglicht.
Widerstandsnetzwerke, die aus mehreren Widerständen bestehen, erweitern die Möglichkeiten der Spannungsteiler. Diese Netzwerke können komplexe Spannungs- und Stromverhältnisse erzeugen, die in anspruchsvolleren Anwendungen erforderlich sind. Sie finden Anwendung in der Signalverarbeitung, wo mehrere Signalpegel in einer Schaltung angepasst werden müssen.
Beispiel: ein bekanntes Beispiel ist das R-2R-Widerstandsnetzwerk in Digital-Analog-Wandlern (DACs), bei dem präzise Widerstandswerte genutzt werden, um digitale Signale in definierte analoge Spannungen umzuwandeln.
Die Anforderungen an Spannungsteiler können je nach Anwendung stark variieren, weshalb kundenspezifische Lösungen oft erforderlich sind.

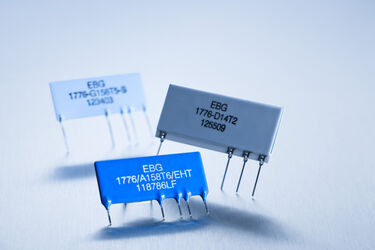

Bei Miba Resistors arbeiten wir eng mit unseren Kunden zusammen, um Spannungsteilerlösungen für hochpräzise Messtechnik-Anwendungen zu entwickeln. Je nach Anwendung können Lösungen mit Flachwiderständen oder zylindrischen Widerständen in unterschiedlichen Montageausführungen realisiert werden.
Bei kundenspezifischen Spannungsteilern müssen alle relevanten Parameter exakt auf die jeweilige Anwendung abgestimmt werden. Nur so lassen sich langfristig zuverlässige Messergebnisse und stabile Spannungsverhältnisse gewährleisten. Besonders wichtig sind hierbei:
Spannungsteiler sind unverzichtbare Bauelemente in der Elektronik, die eine grundlegende Funktion in der Spannungsanpassung übernehmen. Ihre einfache Funktionsweise, kombiniert mit der Flexibilität von Widerstandsnetzwerken, macht sie zu einer idealen Lösung für zahlreiche Anwendungen.
